5-MAL SCHNELLERE LASERMESSUNGEN
Der neue Lasersensor Coherent beschleunigt die Leistungsmessung von Industrielasern mit einer Leistung von bis zu 10 kW erheblich.
26. April 2024 von Coherent
Lasertechnologie ständig weiter, wobei die Durchschnittsleistungen bei Schweiß-, Schneid- und Plattierungsanwendungen deutlich steigen, um die Anwendungsmöglichkeiten zu erweitern. Bei diesen hohen Leistungsstufen ist es entscheidend, zu überprüfen, ob ein Laser die erwartete Leistung tatsächlich erbringt, um Ausschuss zu vermeiden und die Ausbeute zu verbessern. Hier kommt der Hochleistungslasersensor Coherent ins Spiel, ein revolutionäres neues Werkzeug, das speziell für die Herausforderungen der Messung von CW-Lasern bis zu 10 kW und zeitweise bis zu 12 kW entwickelt wurde.
Schnell, präzise und flexibel
Der Laserstrahlleistungssensor Coherent löst viele der Herausforderungen, die bei der Messung hoher Leistungen auftreten, darunter:
- Hochgeschwindigkeitsmessungen, die die Betriebszeit des Lasers maximieren.
Lasersicherungen, die den Laser abschalten, wenn zu viel Leistung abgegeben wird, das Speisewasser überhitzt ist oder ein zu geringer Durchfluss vorliegt. Der Vorteil: Schäden werden verhindert und – was noch wichtiger ist – potenziell langwierige Reparaturen vermieden.
Ein großer aktiver Bereich – 65 x 65 mm (2,5” x 2,5”) – der ein Ausblenden verhindert
Einfache und sichere Befestigung für eine gleichmäßige Zentrierung des Strahls.
Kompatibilität mit verschiedenen Durchflussmengen und Versorgungsdurchmessern.
Kompatibilität mit CO₂-Lasern, Scheibenlasern und Faserlasern.
Umfassende Unterstützung für Datenverbindungsprotokolle und -optionen.
Neue Technologie ermöglicht Hochgeschwindigkeitsmessungen

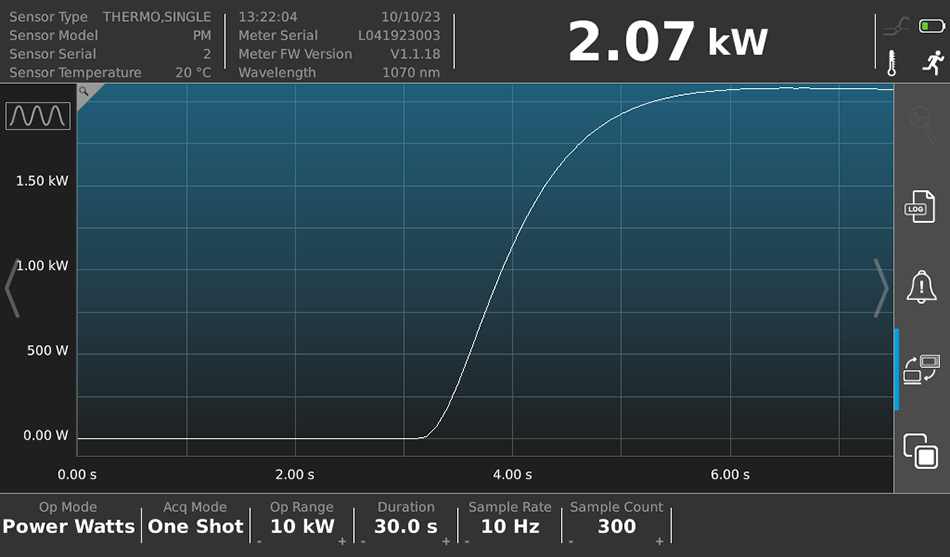

Der Laserleistungssensor Coherent überwindet die Einschränkungen früherer Sensoren durch den Einsatz unserer eigenen neuartigen Technologie. Dadurch wird der Messvorgang um das Fünffache beschleunigt. Leistungsmessungen, die bisher 15 Sekunden dauerten, können nun in weniger als 3 Sekunden durchgeführt werden.
Moderne Laserleistungsmesser wie derCoherent Touch Pro bieten darüber hinaus Funktionen zur Datenerfassung und zur komplexen Analyse.
Wie haben wir diesen Durchbruch erzielt? Wie alle Thermosäulen- und Kalorimetersensoren, die traditionell für Laser im Multi-kW-Bereich eingesetzt werden, erfasst auch der PM10K+ Temperaturänderungen, die durch die Absorption des Laserlichts verursacht werden, und wandelt dieses Signal anschließend in einen kalibrierten Leistungswert um.
Das Herzstück des Detektors ist sein Kühlkörper, der die vom Laserstrahl erzeugte Wärme so schnell, effizient und zuverlässig wie möglich Laserstrahl das Kühlwasser abgeben muss.
Wir haben unser umfassendes Know-how im Bereich des Wärmemanagements genutzt, um den Detektor-Kühlkörper grundlegend neu zu konzipieren. Unser innovatives Design umfasst äußerst reaktionsschnelle Temperatursensoren, und seine Wirksamkeit wird durch unsere firmeneigenen Algorithmen für thermische Modellierung, Strömungsdynamik und Datenverarbeitung noch verstärkt.
Wir haben diese von Natur aus schnellere Detektorarchitektur mit einem Sensor kombiniert, der mit unserer eigenen ultrabreitbandigen Absorptionsbeschichtung ausgestattet ist. Diese Beschichtung hat sich bereits in früheren Generationen von Coherent als präzise und zuverlässig erwiesen.
Das Ergebnis ist ein Sensor, der einen Spektralbereich von 190 nm bis 11 µm abdeckt. Damit eignet er sich für eine Vielzahl von Hochleistungslichtquellen, darunter Faser-, Diode und CO₂ . Dieses breite Spektrum wird durch eine spektrale Kompensation für jeden Lasertyp und eine optische Kalibrierung bei 1070 nm weiter optimiert, wodurch NIST-Rückführbarkeit und eine beispiellose Genauigkeit über den gesamten Betriebsbereich gewährleistet sind.
Fortschritte beim Verständnis der thermodynamischen Eigenschaften von Wasser, das durch gekrümmte Kanäle fließt, waren entscheidend für die Entwicklung eines schnelleren Hochleistungs-Lasersensors.
Die nächste Generation von Lasersensoren
Der Coherent ist ein Leistungssensor der nächsten Generation, der schnelle, präzise und zuverlässige Messungen von Multi-kW-Lasern über einen breiten Spektralbereich ermöglicht. Mit seinen benutzerfreundlichen Funktionen und robusten Sicherheitsmechanismen setzt der PM10K+ neue Maßstäbe in der Leistungsmesstechnik für Hochleistungslaser.
Erfahren Sie mehr über den LasersensorCoherent +.
