Was sind Laserverstärkungskristalle?

Häufig verwendete Kristalle

Es gibt eine ganze Reihe von Laserkristallen, die derzeit im Einsatz sind, sowie weitere, deren Beliebtheit im Laufe der Jahre schwankte. Es gibt jedoch einige wenige, die den Markt dominieren und den Großteil der Festkörperlaser abdecken.

Zur Familie der Yttrium-Aluminium-Granate (YAG) gehören einige der am häufigsten verwendeten industriellen und medizinischen Laserverstärkungskristalle insbesondere Nd:YAG). YAG lässt sich mit einer Vielzahl von Dotierstoffe Neodym (Nd), Ytterbium (Yb), Erbium (Er), Thulium (Tm) und Chrom (Cr) dotieren.

Diese Dotierstoffe dem YAG-Kristall spezifische Eigenschaften, darunter einen hohen Wirkungsgrad. YAG zeichnet sich zudem durch Wärmeleitfähigkeit hervorragende Wärmeleitfähigkeit, mechanische Beständigkeit und einen breiten Transparenzbereich aus. Darüber hinaus kann YAG in Verbindung mit passiven Q-Schaltern Impulse mit hoher Spitzenleistung erzeugen. Zusammen machen diese Eigenschaften YAG zu einem idealen Trägermaterial für zahlreiche medizinische, industrielle und wissenschaftliche Anwendungen.

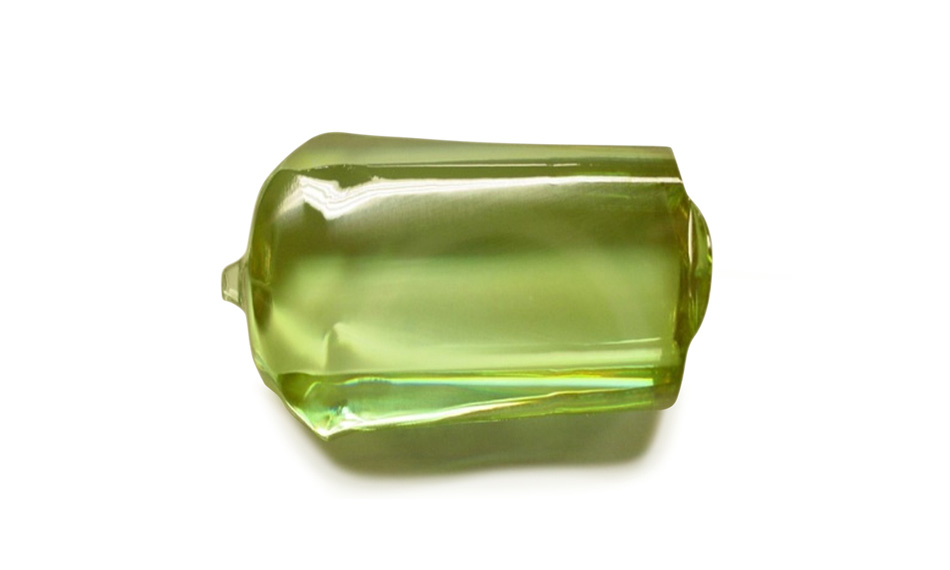

Die Vanadat-Familie, insbesondere Nd:YVO₄, zeichnet sich durch ihre hohe Verstärkung und hervorragende Absorption das Pumplicht aus, wodurch sie besonders in Diode Lasersystemen äußerst effizient ist. Diese Effizienz gewährleistet zudem, dass der Laser selbst bei geringerer Leistung einen hochwertigen Strahl erzeugt, der präzise und saubere Schnitte oder Markierungen ermöglicht. Die hohe Absorption kürzere Kristalllängen und kompaktere Laserkonstruktionen.

Im Vergleich zu anderen Laserverstärkungskristalle denen der YAG-Familie, weisen Vanadatkristalle jedoch Wärmeleitfähigkeit geringere Wärmeleitfähigkeit auf. Dies kann ihre Leistungsfähigkeit in Hochleistungsanwendungen einschränken, da sie anfälliger für thermische Effekte wie Linsenbildung und Doppelbrechung sind. Diese Eigenschaft erfordert ein sorgfältiges Wärmemanagement, um eine optimale Laserleistung aufrechtzuerhalten.

Daher ist die Vanadate-Familie nach wie vor eine beliebte Wahl für Anwendungen, die eine hohe Strahlqualität und Effizienz bei kompakter Bauweise erfordern. Für Hochleistungs- oder Hochenergieanwendungen, bei denen das Wärmemanagement eine entscheidende Rolle spielt, sind sie jedoch möglicherweise nicht die erste Wahl.

Sapphire, insbesondere Ti:Sapphire, zeichnet sich in Lasertechnologie seine große Abstimmbarkeit aus, die sich über einen Bereich von etwa 650 nm bis 1100 nm erstreckt. Diese breite Verstärkungsbandbreite ermöglicht es Ti:Sapphire zudem, extrem kurze Impulse bis in den Femtosekundenbereich zu erzeugen. Aufgrund dieser EigenschaftenSapphire Ti:Sapphire die erste Wahl für die anspruchsvollsten, leistungsstarken und ultrafast und Verstärker, wie beispielsweise den Coherent Vitara und Astrella.

Trotz dieser Vorteile weisen Ti:Sapphire einige Einschränkungen auf. Insbesondere benötigen sie für einen effizienten Betrieb leistungsstarke Pumpleiter, wie beispielsweise grüne Festkörperlaser. Diese Anforderung kann Lasersystem und die Komplexität Lasersystem erhöhen.

Glas weist eine ungeordnete, amorphe Anordnung der Atome auf. Im Gegensatz dazu verfügen Kristalle über eine hochgradig geordnete, sich wiederholende Atomstruktur, die sich durch das gesamte Material zieht. Daher bietet Glas, insbesondere wenn es mit Seltenerdelementen wie Nd, Er oder Yb dotiert ist, als Laserverstärkungsmedium einzigartige Eigenschaften.

Einer der Hauptvorteile von Glas-Hostmaterialien ist ihr breites Emissionsspektrum, das Abstimmbarkeit hohe Abstimmbarkeit die Erzeugung ultrakurzer Laserpulse ermöglicht. Diese Eigenschaft ist besonders vorteilhaft für Anwendungen, die Wellenlänge flexible Wellenlänge oder kurze Pulsdauern erfordern, wie beispielsweise in medizinischen Geräten, der Telekommunikation und der Grundlagenforschung. Darüber hinaus lassen sich Glasmaterialien in großen Abmessungen und verschiedenen Formen herstellen, was eine große Vielseitigkeit beim Laserdesign ermöglicht. So werden beispielsweise sehr große Nd:Glas-Platten in Hochenergielasersystemen eingesetzt, wie sie beispielsweise für Laserfusionsversuche verwendet werden.

Glas-Hostmaterialien weisen jedoch Wärmeleitfähigkeit zu kristallinen Materialien wie YAG Wärmeleitfähigkeit geringere Wärmeleitfähigkeit auf. Dies kann ihre Leistungsskalierbarkeit einschränken, da sie anfälliger für thermische Effekte sind. Diese geringere thermische Leistungsfähigkeit erfordert bei Hochleistungsanwendungen ein sorgfältiges Management der Wärmeentwicklung und -abfuhr. Zudem erfordert die im Vergleich zu kristallinen Hostmaterialien geringere Verstärkung pro Längeneinheit bei Glas oft längere Verstärkungsmedien, was die Komplexität und Größe des Lasersystem erhöhen kann.

Auswahl der Dotierstoffe

Seltenerd- und Ionen aufgrund ihrer einzigartigen elektronischen Strukturen, die für den Laserbetrieb mehrere vorteilhafte optische Eigenschaften bieten, die am häufigsten verwendeten Dotierstoffe Lasermedien.

Ionen klar definierte, scharfe Energieniveaus Ionen , da sich ihre Valenzelektronen in4f-Atomorbitalenbefinden, die durch die äußeren5s-und5p-Elektronenabgeschirmt werden. Diese Abschirmung minimiert die Wechselwirkung mit dem Wirtsgitter, was zu einer minimalen Verbreiterung der Energieniveaus führt und eine präzise Steuerung der Wellenlänge ermöglicht. Dies führt auch zu weniger nichtstrahlenden Zerfallsprozessen, was eine höhere Quanteneffizienz (Umwandlung der absorbierten Pumpleistung in Laserlicht) zur Folge hat. Die elektronischen Übergänge dieser Ionen weniger durch Veränderungen im Wirtsmaterial oder der Temperatur beeinflusst, wodurch Laser, die auf diesen Dotierstoffe basieren, unter verschiedenen Bedingungen Dotierstoffe und zuverlässig Dotierstoffe .

Umgekehrt Ionen die Valenzelektronen Ionen im3d-Orbital, das durch ihre äußeren4s-Elektronenhüllenweniger abgeschirmt ist. Dies bedeutet, dass ihre Energieniveaus stärker vom Wirtsmaterial beeinflusst werden, was zu breiteren Absorption Emissionsbanden führt. Diese breiteren Banden können vorteilhaft sein, da sie Ionen mit einer Vielzahl von Laserpumpen Ionen machen und so eine größere Vielseitigkeit beim Laserdesign ermöglichen. Sie können auch eine breitere Verstärkungsbandbreite bieten, was einen abstimmbaren Laserbetrieb über einen größeren Wellenlängenbereich ermöglicht.

Ionen, insbesondere Er- und Tm Ionen, neigen dazu, im nahen bis mittleren Infrarotbereich zu emittieren. Ionen den Laserbetrieb im sichtbaren bis nahen Infrarotspektrum. Ti zeichnet sich durch seine außergewöhnlich große Abstimmbarkeit den gesamten Bereich vom sichtbaren bis zum nahen Infrarot aus.

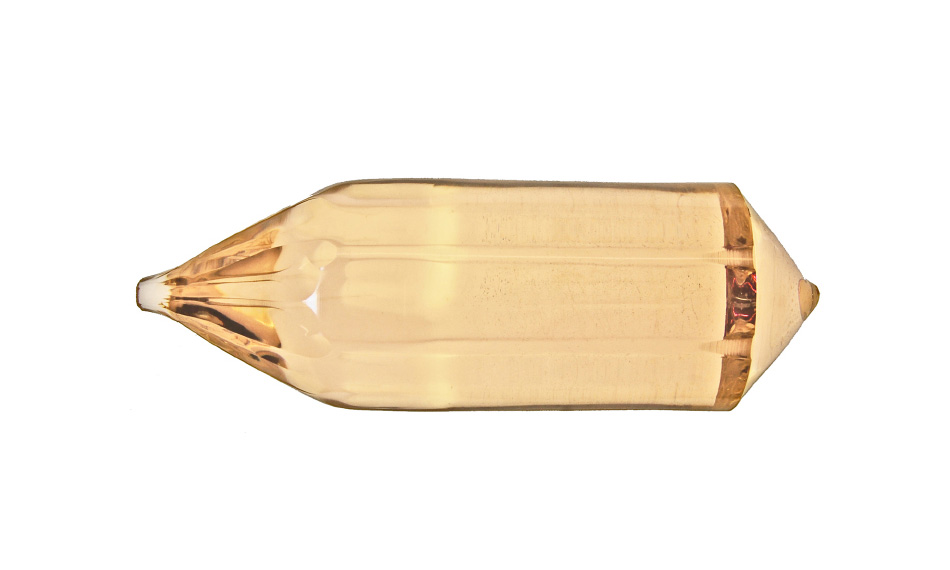

Das Seltenerdion Yb hebt sich aus mehreren Gründen von allen anderen ab, weshalb es Laserverstärkungskristalle der Familie der Yb-dotierten Kristalle so viele beliebte Laserverstärkungskristalle gibt . Zum einen Ionen eine relativ einfache Energieniveaustruktur Ionen . Genauer gesagt verfügt das Yb³⁺-Ion über nur ein einziges Elektron in der 4f-Schale . Dies führt zu effizienten Absorption Emissionsprozessen. Diese Einfachheit ermöglicht eine hohe Leistungseffizienz bei minimalen Verlusten.

Zudem weisen Yb-dotierte Materialien eine große Absorption auf, was eine größere Flexibilität bei der Auswahl der Pumpquellen ermöglicht und die Erzeugung ultrakurzer Impulse erlaubt. So lassen sich Yb-dotierte Kristalle beispielsweise mit leicht erhältlichen und kostengünstigen Diode bei Wellenlängen um 980 nm effektiv pumpen. Dies steigert ihre Effizienz zusätzlich und senkt die Betriebskosten.

Züchtung von Laserverstärkungskristalle

Die Herstellung von Laserverstärkungskristalle ausgefeilte Züchtungs- und Dotierungstechniken, um eine präzise Verteilung der Ionen Wirtskristall zu gewährleisten und die gewünschten optischen und physikalischen Eigenschaften zu erzielen. Obwohl alle Hersteller von Laserverstärkungskristallen grundsätzlich ähnliche Produktionsmethoden anwenden, bestehen erhebliche Unterschiede hinsichtlich ihres firmeneigenen Know-hows, ihrer Qualitätskontrollverfahren, ihrer Prozesssteuerungsinstrumente und ihrer Messtechnik. Dies führt letztlich zu erheblichen Qualitätsunterschieden zwischen den Herstellern und unterstreicht die Tatsache, dass nicht alle Laserverstärkungskristalle gleich Laserverstärkungskristalle .

Eine gängige Methode zur Kristallzüchtung ist das Czochralski-Verfahren. Dabei werden das Grundmaterial und das Dotierungsmittel in einem Tiegel geschmolzen, woraufhin ein Impfkristall langsam aus der Schmelze gezogen wird, auf dem ein neuer Kristall wachsen kann. Dieses Verfahren ermöglicht eine sorgfältige Steuerung der Zusammensetzung und Struktur des Kristalls. Nd:YAG und Er:YAG sind zwei Kristalle, die häufig nach dem Czochralski-Verfahren hergestellt werden.

Das Bridgman-Stockbarger-Verfahren ist eine weitere weit verbreitete Kristallzüchtungstechnik. Es eignet sich besonders gut zur Herstellung von Einkristallmaterialien mit minimalen Defekten. Ein wesentlicher Grund dafür ist, dass das Bridgman-Stockbarger-Verfahren den Temperaturgradienten (die Temperaturdifferenz zwischen der Schmelzzone und der Erstarrungsfront) während des Kristallwachstums minimiert.

Beim Bridgman-Stockbarger-Verfahren werden zunächst die Ausgangsmaterialien – das Wirtsmaterial und Dotierstoffe in einen verschlossenen Tiegel gegeben. Dieser Tiegel wird dann langsam durch einen Ofen mit einem sorgfältig geregelten Temperaturgradienten abgesenkt – typischerweise mit einem heißeren Bereich oben und einem kühleren Bereich unten.

Während sich der Tiegel vom heißeren in den kühleren Bereich bewegt, beginnt das Material im Inneren in der oberen (heißeren) Zone des Ofens zu schmelzen. Wenn er weiter in die kühlere Zone abgesenkt wird, beginnt das geschmolzene Material von unten oder um einen am Boden der Schmelze platzierten Impfkristall herum zu erstarren. Diese gerichtete Erstarrung trägt zur Bildung eines Einkristalls bei, da der Kristall entlang des Temperaturgradienten vom kühleren Ende nach oben wächst. Das Bridgman-Stockbarger-Verfahren wird in der Regel zum Züchten von Kristallmaterialien mit hohen Schmelzpunkten eingesetzt, wenn das Kristallwachstum eine bestimmte Ausrichtung erfordert, oder für größere Kristallstäbe, die mit dem Czochralski-Verfahren nur schwer herzustellen sind.
