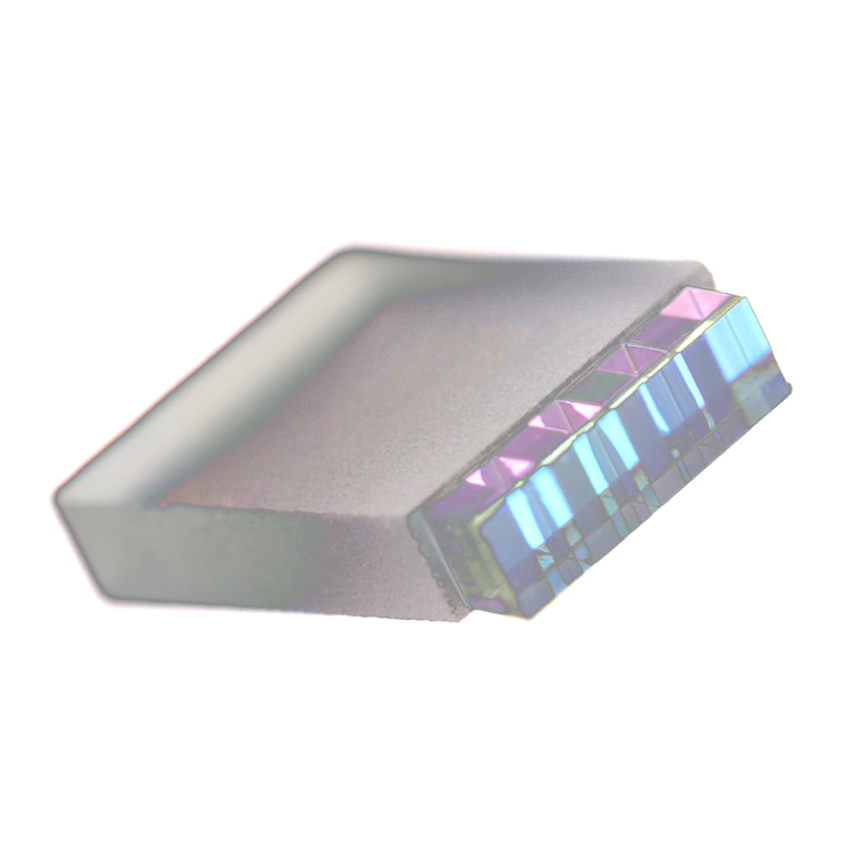

SWDM-, CWDM- und LWDM-Z-BLOCKs
Beschleunigen Sie die Montage von Mux-/Demux-Komponenten für optische Hochgeschwindigkeits-Transceiver mit diesen monolithischen Z-Blöcken, die einen schnelleren Ausrichtungsprozess ermöglichen.
Coherent Z-block subassemblies deliver a very low insertion loss solution for efficient wavelength multiplexing and demultiplexing in 100G, 400G, 800G systems, and their very high parallelism and pitch tolerances simplify coupling and assembly.
SWDM, CWDM, LWDM Z-BLOCK Specifications
Pick Z-blocks based on the specifications in the table, or specify a custom filter pitch design.
Parameters |
Unit |
CWDM4 |
LAN-WDM |
Operation Wavelength |
nm |
1250-1350 |
1280-1330 |
Center Wavelength (λc) |
nm |
1271/1291/1311/1331 |
1295.56/1300.05/1304.56/1309.14 |
Passband (PB) |
nm |
>λc ± 6.5 |
>λc ± 1.05 |
Max. Insertion Loss @ PB |
dB |
<1.0 |
<1.0 |
IL Uniformity @ PB |
dB |
<0.4 |
<0.5 |
PDL @ Passband |
dB |
<0.25 |
<0.25 |
Adjacent CH Isolation |
dB |
>25 |
>25 |
Non-Adj. CH Isolation |
dB |
>30 |
>30 |
Typical AOI (in air) |
degree |
8/13.5 |
8/13 |
Pitch |
μm |
500/750/900/1000/1100/1500 |
|
Beam Parallelism |
degree |
<0.2 |
<0.2 |
Betriebstemperatur |
°C |
-20 ~ 85 |
-5 ~ 75 |
Storage Temperature |
°C |
-40 ~ 85 |
-40 ~ 85 |
Verwandte Produkte
Whitepaper

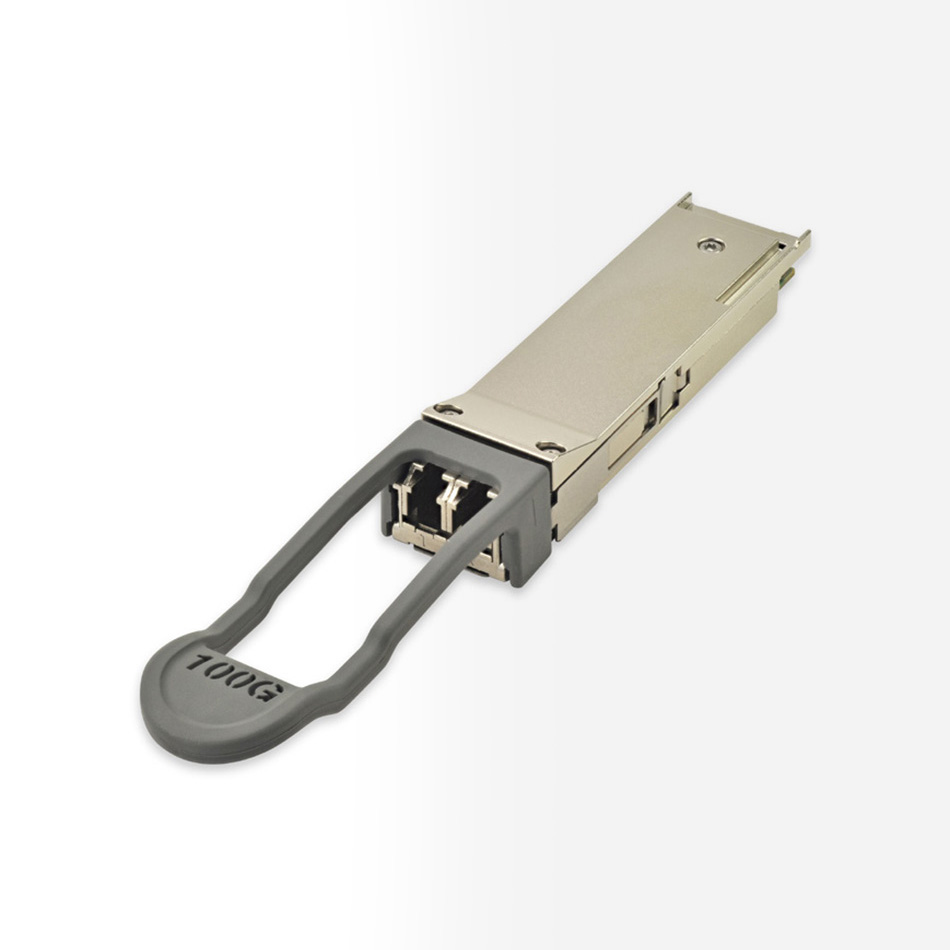

SWDM: The Lowest Total Cost Solution for 40G/100G in the Enterprise Data Center
